Fehlersuche in Elektronik-Schaltungen/ Löten und Entlöten

Häufig bringen sich Hobbyelektroniker das Löten und Entlöten selbst bei und es kommt deswegen beim Aufbau oder bei der Reparatur von Schaltungen zu weiteren Fehlern. Meist wird zu heiß gelötet. Das erkennst Du spätestens an abgelösten Leiterbahnen, für die dann extra Drahtbrücken nachgelötet werden müssen. Bei zu heißem Löten verbrennt bzw. verdampft das Flussmittel zu schnell und das Lot benetzt die Lötstelle nur schlecht. Lötest Du bei zu niedrigen Temperaturen, wird das Lot nicht weich, fließt nicht ordentlich und der Lötvorgang dauert übermäßig lang, wodurch Bauteile zu stark erhitzt und beschädigt werden können. Das Löten und Entlöten von Schaltungen sollte geübt werden. Solltest Du SMD-Bauelemente löten wollen, so solltest Du das Löten und Entlöten sicher beherrschen.

Für Standardbauteile reicht eine Temperatur von 300°C völlig aus. Dabei sollte darauf geachtet werden, dass der Lötvorgang nicht länger als 1s—3s dauert! Beim Löten sind vor allem die Temperaturtoleranzen der Bauelemente zu beachten. Löten Sie nicht unnötig lang und nicht oberhalb der Toleranz. Bleifreie Lote schmelzen aber erst bei höheren Temperaturen, verglichen mit solchen, die Blei enthalten. Je höher der Schmelzpunkt des Lotes, desto kleiner ist das Temperaturfenster zwischen Schmelzpunkt und Bauteiltoleranz und desto schwieriger der Lötvorgang.

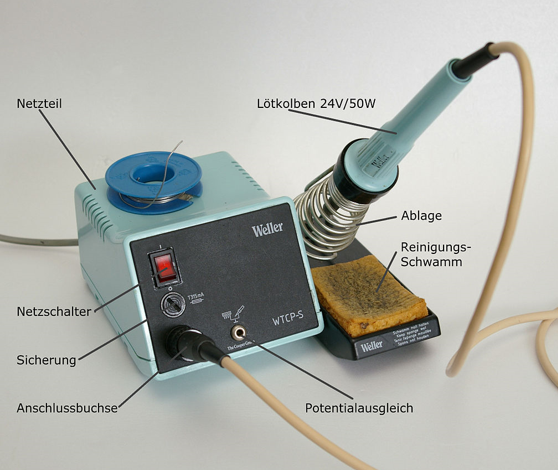

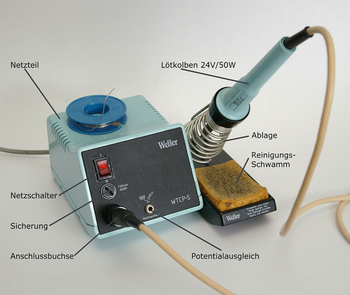

Besonderheiten bei professionellen Lötstationen

Professionelle Lötstationen sind temperaturgeregelt und haben meist beschichtete Lötspitzen. Behandele diese Spitzen mit etwas Vorsicht.

Die Spitze sollte weder mit einem Schraubendreher gereinigt, noch abgeschliffen oder schlagartig abgekühlt werden (z. B. nicht unter fliessendes Wasser halten oder mit zu feuchtem Schwamm arbeiten), weil das der Beschichtung der Spitze schadet. Eine gut behandelte Spitze kann selbst bei Dauergebrauch jahrelang halten. Bei schlechter Behandlung bekommt die Beschichtung der Dauerlötspitzen Haarrisse und sie verschleißen dann ebenso schnell wie reine Kupferspitzen.
Vorteilhaft bei den Lötstationen gegenüber dem Handlötkolben ist die Trennung vom Stromnetz. Auf der Leitung von der Lötstation zum Lötkolben ist nur eine relativ geringe und für Menschen ungefährliche Spannung.
Die Temperatur sollte für bleihaltige Lote zwischen 300 °C und 380 °C eingestellt sein. Bleifreie Lote erfordern höhere Temperaturen, gegebenenfalls Datenblatt besorgen und auch wirklich lesen

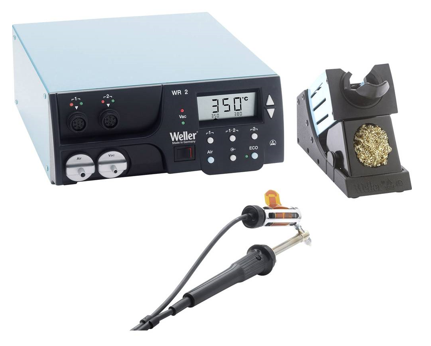

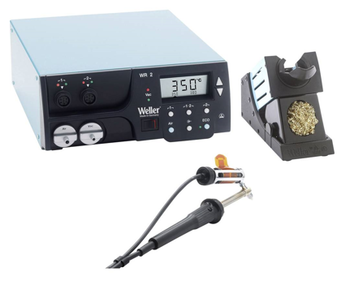

WR 2000D

2-Kanal Entlötstation 250W mit DSX 80 Entlötkolben und Sicherheitsablage WDH 30
Reparaturset zum Löten und Entlöten

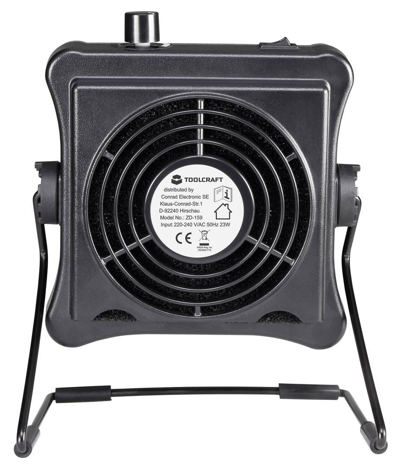

Lötrauchabsaugung mit Ventilator

Doppelfunktion Absaugung u. Ventilator
Geräuscharm & robust
Aktivkohlefilter
Luftdurchsatz 0.2-1.2 m³/min

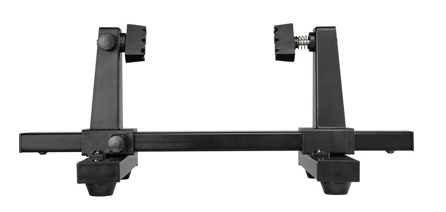

Reparatur Platinenhalter

Einfach einstellbar
Winkel verstellbar
Spannweite 220 mm

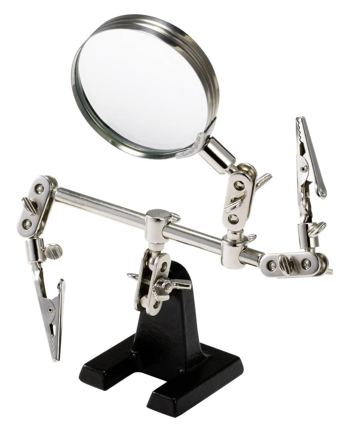

Dritte Hand mit Echtglas-Lupe

Standfuß aus Gusseisen
2 bewegliche Einspannklemmen
Ideale Hilfe für filigrane Lötarbeiten

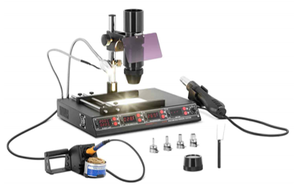

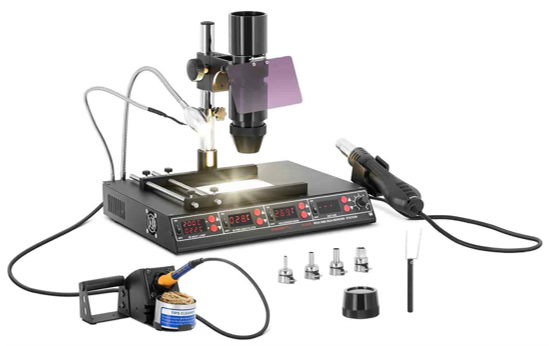

Lötstation mit Vorwärmplatte und Infrarotlampe - 1450W - 4 x LED - Basic

Die Lötstation S-LS-15 Basic von Stamos Soldering ist das ideale Gerät für Löt- und Reparaturarbeiten. Dank der integrierten Infrarotlampe ist die Lötstation besonders gut für die Arbeit mit SMD- und BGA-Bauelementen geeignet. Dabei kombiniert die 4-in-1 Lötstation einfache Bedienung und besten Lötkomfort. So ist präzises Löten und Entlöten im gewerblichen sowie privaten Gebrauch mit professionellem Anspruch garantiert.
