Filter Design
EMV-Filter dienen zur Unterdrückung der leitungsgebundenen Störungen. Durch eine maximale Fehlanpassung der Impedanz wird dabei die Ausbreitung verhindert, wobei sich die filternde Wirkung in beide Richtungen erstreckt. Dies bedeutet, dass Störungen vom Verbraucher zum Netz ebenso wie vom Netz zum Verbraucher bedämpft werden.

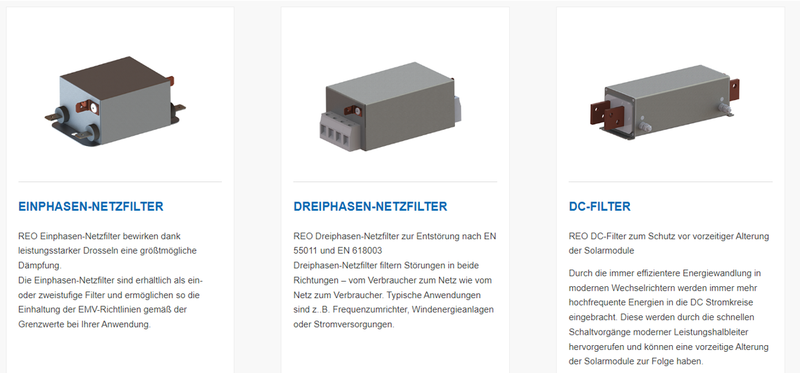

REO Einphasen-Netzfilter bewirken dank leistungsstarker Drosseln eine größtmögliche Dämpfung. Die Einphasen-Netzfilter sind erhältlich als ein- oder zweistufige Filter und ermöglichen so die Einhaltung der EMV-Richtlinien gemäß der Grenzwerte bei Ihrer Anwendung. Dreiphasen-Netzfilter filtern Störungen nach EN 55011 und EN 618003.
REO DC FILTER dienen zur Vermeidung leistungsgebundener Störungen im Gleichstromkreis. Durch die immer effizientere Energiewandlung in modernen Wechselrichtern werden immer mehr hochfrequente Energien in die DC Stromkreise eingebracht. Diese werden durch die schnellen Schaltvorgänge moderner Leistungshalbleiter hervorgerufen und können eine vorzeitige Alterung bspw. von Solarmodulen zur Folge haben.
REO-Oberwellenfilter oder Passivfilter werden für die Reduzierung des THD (Total Harmonic Distortion) eingesetzt. Die Oberwellenströme werden so stark unterdrückt, so dass ein THD von kleiner als 5% erreicht wird (z.B. in USV-Anlagen). Weiterhin wird durch einen Oberwellenfilter (z.B. REOWAVEpassive) Blindleistung verringert und bis zu 30% Energie gespart. REO-Sinusfilters ermöglichen eine sinusförmig Ausgangsspannung für Frequenzumrichter.
REO du/dt -Filter dämpfen durch ihren Aufbau den Spannungsanstieg auf verträgliche Werte. Bei kurzen Kabellängen zwischen Frequenzumrichter und Motor begrenzt ein du/dt Filter die Anstiegsgeschwindigkeit und ist das ideale Bindeglied zwischen Frequenzumrichter und Motor. Der REO Hochstromfilter ist speziell für die Entstörung von Hochstromanwendungen in Windkraftanlagen und Industrieanwendungen ausgelegt. Die Filter-Baureihen gibt es für die Spannungsebenen 480V und 690V. REO Hochstromfilter können in verschiedenen Gehäusevarianten geliefert werden und so den unterschiedlichen Umgebungsbedingungen angepasst werden. Im Edelstahlgehäuse eignen sich diese Filter hervorragend für Offshore Anwendungen dank ihrer erhöhten Salznebeltauglichkeit.
Bei der Filterkombination von REO wird eine Dreiphasen-Netzdrossel und ein EMV-Filter kombiniert. Diese Kombination minimiert EMV-Probleme sowie Oberwellen und reduziert bis zu 20% der Energiekosten. Die Netzdrossel ist dafür zuständig, dass das Versorgungsnetz durch Kompensierung der Oberwellenblindleistung entlastet wird. Dadurch werden besonders die harmonischen Oberwellen und die Kommutierungseinbrüche stark reduziert. Durch den Einsatz des Dreiphasen-Netzfilters werden Störimpulse und Stossspannungen nach EN 55011 und EN 618003 entstört.
KUNDENSPEZIFISCHE FILTERLÖSUNGEN
In der Praxis sind viele Kriterien zu beachten, um einer anwendungsoptimierten Lösung hinsichtlich Funkentstörung und Funkstörfestigkeit gerecht zu werden. Meist steht für diese kundenspezifischen Filterlösungen, die sowohl mechanisch als auch elektrisch optimiert sind, wenig Montageplatz zur Verfügung
oder die Höhe der Ableitströme gegen Erde spielt eine wesentliche Rolle (z. B. beim Einsatz von FI-Schutzschaltern). Hier sind unsere Flexibilität in Design und Technik gefragt. Wir helfen Ihnen gerne, die für Ihre Anwendung beste und kostenoptimierte Lösung zu finden!
