EMV Tipps - Lagenaufbau & Layout

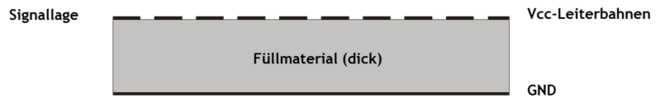

2-Lagen-Platine
Die Platine ist in Bezug auf die richtige Führung der EM-Energie korrekt ausgelegt. Eine breitbandige Entkopplung des Versorgungssystems ist nicht möglich. Man wird selten mit nur zwei Lagen auskommen. Bei Routingproblemen: Evtl. per 0-Ohm-Widerstand eine Leiterbahn überspringen, statt GND-Lage löchern.

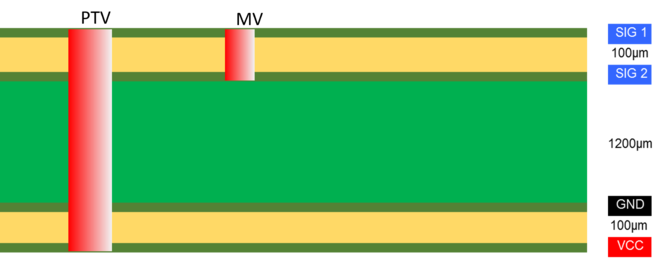

Schöner Kompromiss für 4 Lagen
Hier verletzen wir die Grundregel “Jede Signallage muss eine benachbarte Flächenlage haben, die die Rückströme führt”! Also kein optimaler Aufbau!
Aber: Gutes Powersystem, Impedanz in beiden Signallagen von Haus aus sehr ähnlich, keine Hürden für den Rückstrom etc. Wichtig: X/Y-routen!
Substratdicke bei Multilayern
Die erforderlichen Wellenwiderstände bestimmen die Dicken der Dielektrika:
- Der Wellenwiderstand des Vcc-/GND-Systems muss extrem klein sein. Daher ist ein sehr dünnes (▁(<)100µm) Dielektrikum zu verwenden.
- Der Wellenwiderstand der Signalleitungen soll mittel- bis hochohmig sein, deshalb wird eher ein etwas dickeres Dielektrikum verwendet.

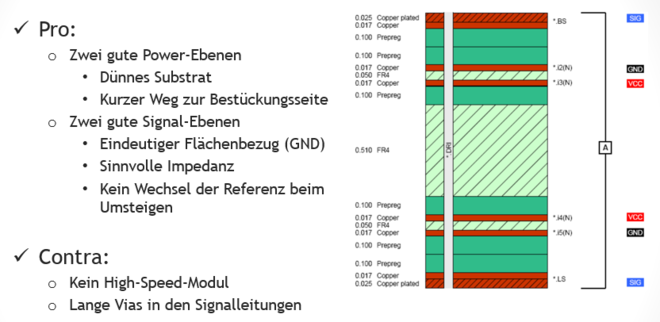

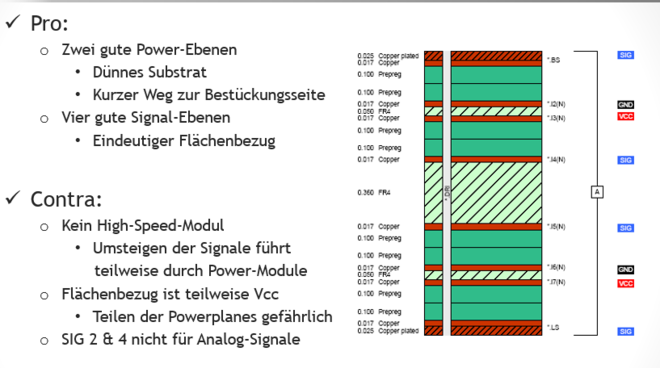

6-Lagen-Multilayer: Variante 1

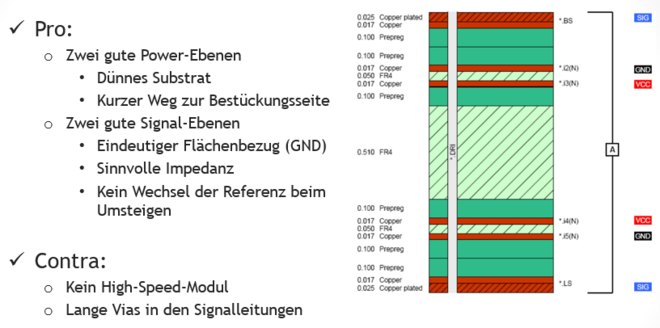

6-Lagen-Multilayer: Variante 2

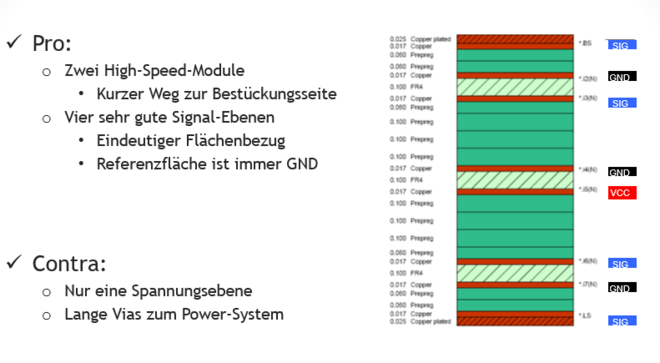

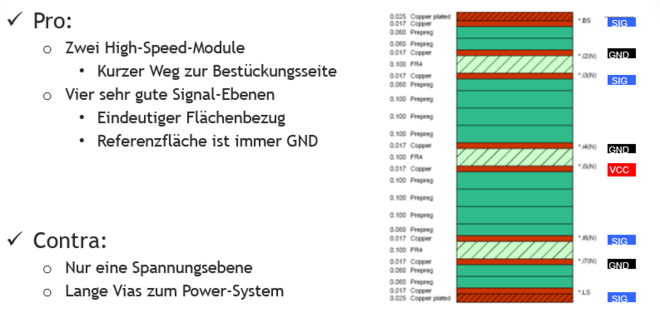

8-Lagen-Multilayer: Variante 1

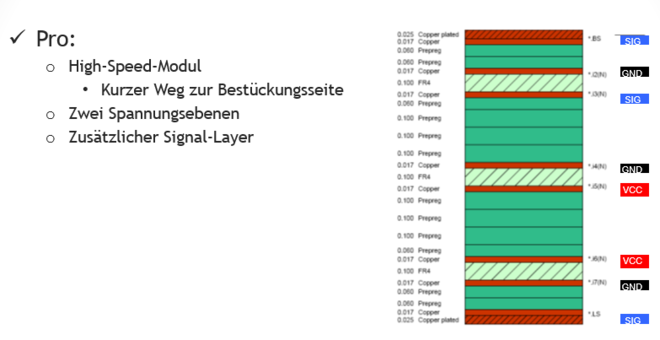

8-Lagen-Multilayer: Variante 2
8-Lagen-Multilayer: Variante 3

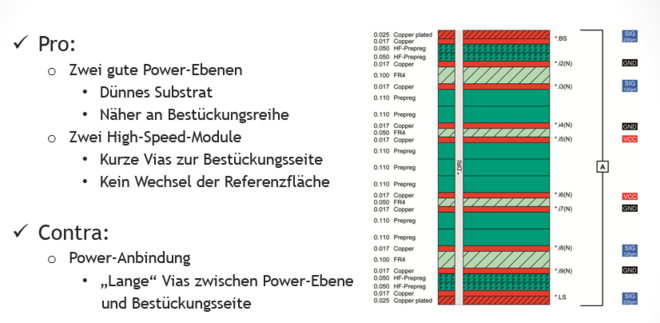

10-Lagen-Multilayer: Variante 1
10-Lagen-Multilayer: Variante 2

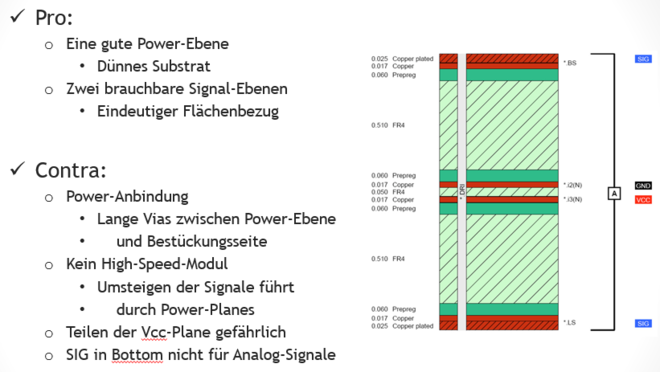

4-Lagen Multilayer:
