Prüfungen Ladesäule für E Autos

Prüfung von Ladesäulen (AC & DC) für Elektrofahrzeuge

Damit Sie Ihre Neu- und Weiterentwicklungen der Ladesäulen EMV konform möglichst schnell auf den Markt bringen können, unterstützen wir Sie bei der Entwicklung, sowie bei der EMV Fehleranalyse und Abhilfe. Wir sind spezialisiert auch komplexe EMV Probleme zu lösen und mit Ihnen gemeinsam ein Abhilfe-Konzept zu besprechen und umzusetzen. Bei der Überschreitung der Limits können an Ihre Bedürfnisse angepasst auch neue Filter entwickelt und auf die PCBs angepasst und optimiert werden. Unsere Leistungen sind in Übereinstimmung mit allen anerkannten SAE-, UL -, IEC- und EN-Normen, sowie lokalen und regionalen gesetzlichen Anforderungen. Unsere Services gelten sowohl für AC- als auch für DC-Ladetechnologien.

• Bordeigene Ladegeräte: SAE J2894, UL 2202, IEC 61851
• Ladestecker: SAE J1772, UL 2251, CHAdeMO, IEC 62196
• Prüfung von elektrischen Steckverbindern: LV 214
• Ladestation/Mode II und Mode III Ladekabel: SAE J2293, UL 2594, IEC/EN 61851-Reihe
• DC-Schnellladung: SAE J1772, UL 2202, CHAdeMO, IEC 61851
• Ladestromstecker: SAE J1772, UL 2251, CHAdeMO, IEC/EN 62196-Reihe
• Fehlerstromschutzschalter (CCID/RCD): UL 2231-1/-2, CSA 22.2#281.1/.2, IEC 61540, IEC 62752, IEC 61008, IEC 61009, IEC 62955
• Eichrechtskonforme Prüfung gemäß dem Mess- und Eichgesetz (Mess-EG) und der Mess-EV-Verordnung



EMV (Elektromagnetische Verträglichkeit)

• Verifizierung gemäß FCC Teil 15, Klasse A, FCC Teil 18
• EMV-Richtlinie 2004/1008/EC, IEC/EN 61000-6-Reihe
• IEC 61851-21-1, IEC 61851-21-2
• Funkanwendungen gemäß ETSI-/EN-Normen oder globalen Anforderungen



Ausstattung Labor für Leitungsgebunde Messungen

R&S®ENV4200 Eine Vierleiter-V-Netznachbildung

Funkstörspannungsmessungen bei hohen Stromstärken

• Frequenzbereich 150 kHz bis 30 MHz
• Aussteuerfestigkeit bis 200 A, Konstantstrom
• Nachbildimpedanz 50 μH || 50 Ω gemäß CISPR 16-1-2
• Funkstörspannungsmessungen gemäß CISPR, EN, VDE, ANSI und FCC Teil 15
• Kalibriert gemäß CISPR 16-1-2

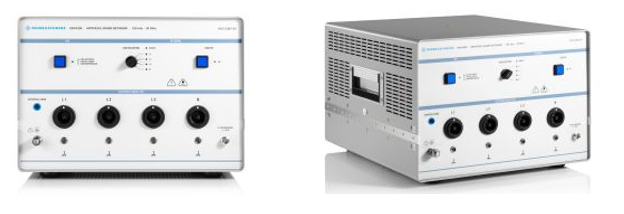

R&S®ENV4200 Funkstörspannungsmessungen bei hohen Stromstärken

Die R&S®ENV4200 200-A-Vierleiter-V-Netznachbildung erfüllt die Anforderungen von CISPR 16‑1‑2, EN 55016-1-2, ANSI C63.4 und FCC Teil 15 für V-Netznachbildungen mit einer Nachbildimpedanz von 50 μH || 50 Ω im Frequenzbereich von 150 kHz bis 30 MHz. Die R&S®ENV4200 V-Netznachbildung misst Funkstörspannungen an AC- und DC-Versorgungsleitungen von Prüflingen, die sehr hohe Stromstärken führen. Die Netznachbildung verfügt über eisenlose Induktivitäten, eine Handnachbildung und einen Pulsbegrenzer.

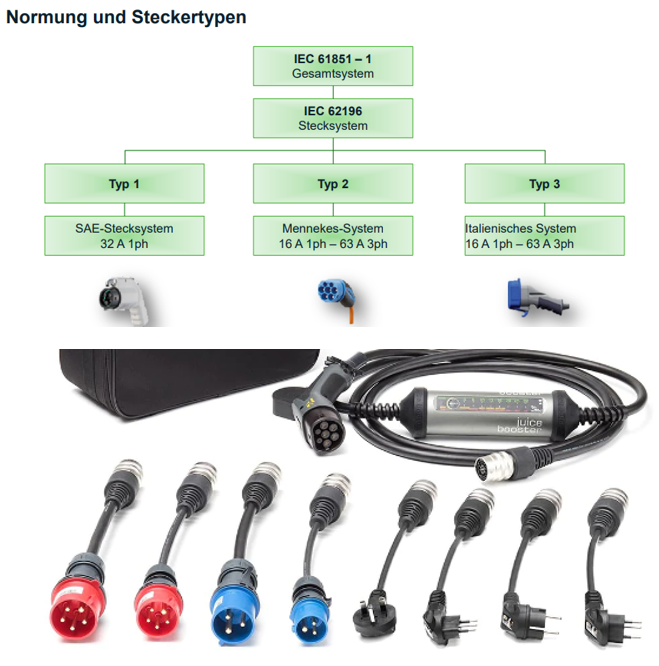

Laborausstattung an Stecker und Ladekabel für Anschlüsse an der Netznachbildung

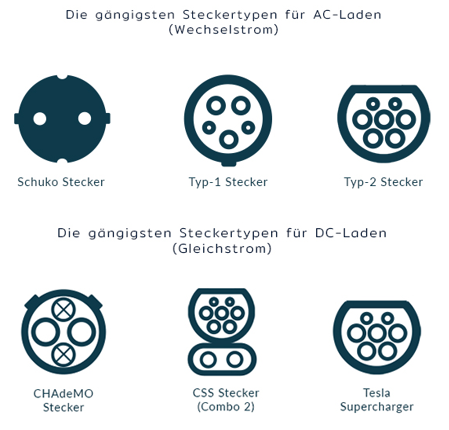

Bei E-Autos sind vier Steckertypen besonders häufig anzutreffen: Der Typ-1-Ladestecker, der Typ-2-Ladestecker, der CCS-Stecker und der CHAdeMO-Stecker. Darüber hinaus gibt es noch den Tesla Supercharger, den Schuko-Stecker und den CEE-Stecker.

Abhilfemaßnahmen für die Ladesäule

Wir sind spezialisiert auf alle Arten von AC/DC Ladesäulen und unterstützen Sie, dass die Limits   eingehalten werden und führen Abhilfemaßnahmen sowie EMV Entwicklungsunterstützung in folgenden Bereichen durch:

• Entstörung und Behebung von Abweichungen
• Beratung zu EMV-gerechter Entwicklung & EMV-gerechtem Design
• Optimierung von Schaltungsentwürfen
• Schirmung | Masseführung
• Positionierung von Bauteilen auf der Leiterplatte
• Vorschläge für einen EMV-gerechten Lagenaufbau und entsprechende Leiterbahnführungen
• Verkabelung | Verdrahtung | Optimierte Filterung AC & DC
• Individuelle Ermittlung von Normen und gesetzlichen Vorgaben
• Bestimmung  des Prüfaufbaus und eventueller Hilfsgeräte
