EMV Filter auf PCB
EMV-Filtern Modellierung für PCB
Modellierung der EMV-Filterleistung, die basierend auf dem EMC-Filter Design . Abhängig von der anfänglichen Datenverfügbarkeit kann entweder ein Schaltungssimulationsansatz oder eine 3D-Vollwellensimulation angewendet werden.
Simulationsmodellbeschreibung

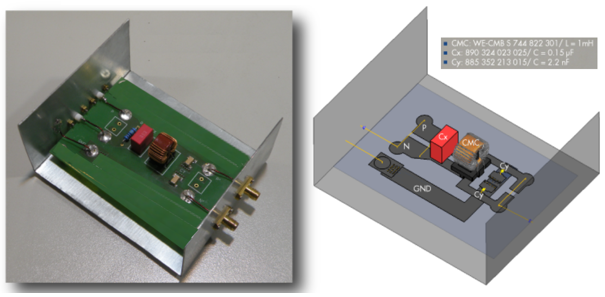

Die Filtermuster und die entsprechenden Simulationsmodelle wurden unter Verwendung passiver Komponenten und Bewertungsplatinen EMV Peci.
Modellierung der Komponenten
Filterkomponenten, die zum Zusammenbau des Filtermodells verwendet werden,
( -Schaltung oder 3D-MoM-Vollwellenanalyse ) auf unterschiedliche Weise modelliert werden. In Schaltungssimulationen können Filterkomponenten entweder als Schaltungselemente mit Nennwerten und Streuparametern definiert werden, die in der Schaltungselementdefinition enthalten sind, oder basierend auf gemessenen / simulierten S-Parametern. Für Filterkomponenten als Objekte mit entsprechenden frequenzabhängigen Materialparametern modelliert werden.

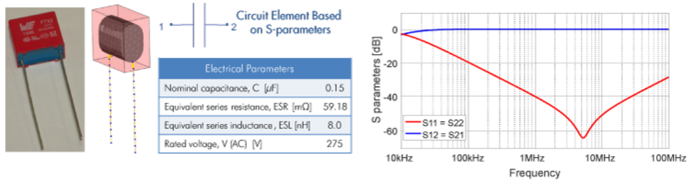

In dieser Anwendungsnotiz haben wir 3D-Modelle der Filterkomponenten konstruiert, ihre S-Parameter mit Vollwellen-EMV Peci berechnet und in der Schaltungssimulation verwendet. Alle in der Modellkonstruktion verwendeten Filterkomponenten sind in der integrierten Filterkomponentenbibliothek verfügba achfolgend sind Modelle für Filmkondensator.

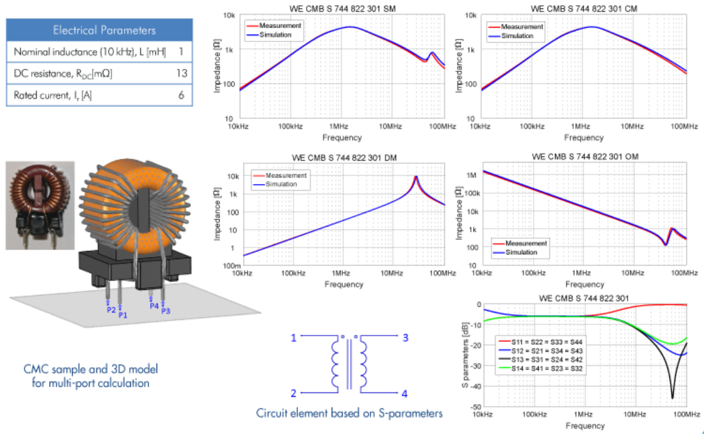

Die Validierung des konstruierten 3D-Modells des Ringhacks zeigt eine gute Übereinstimmung zwischen simulierten und gemessenen Ergebnissen:
Schaltungssimulationen mit Filterkomponenten basierend auf S-Parametern
Dieser Teil des Anwendungshinweises demonstriert die Schaltungssimulation des Filtermodells mit Komponenten, die auf simulierten / gemessenen S-Parametern basieren. Simulationen werden gemischten S-Parametern / Schaltungslöser, durchgeführt, die im EMV Peci -Paket enthalten sind.

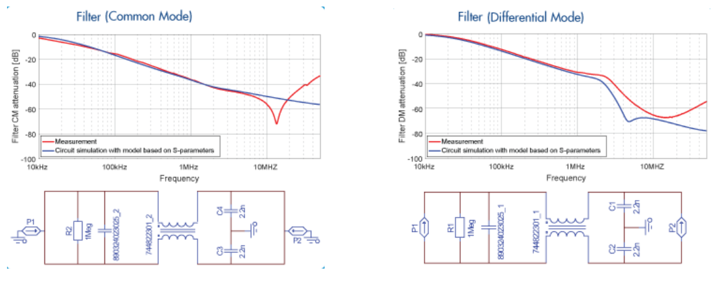

Die unten dargestellten Abbildungen veranschaulichen die Filterdämpfung für Störungen des allgemeinen und differenzierten Modus:
Die Diskrepanz zwischen gemessenen und simulierten Ergebnissen für den oberen Frequenzbereich kann durch die Tatsache erklärt werden, dass der Beitrag streunender Elemente, der durch das Leiterplattenlayout eingeführt wird, im Schaltungsmodell von nicht berücksichtigt wird der Filter.
Modellierung des Leiterplattenlayout-Effekts mit 3D

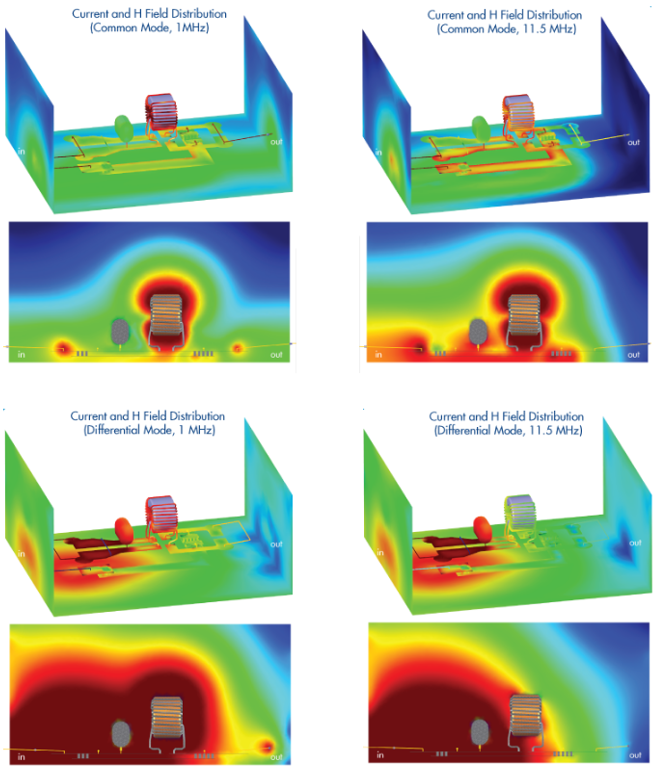

In diesem Abschnitt wird eine Methode zur Untersuchung der Filterleistung vorgestellt, indem die Auswirkungen von Streuparametern der Leiterplatte ( PCB ) untersucht werden. Zunächst werden streunende Parameter mit quasistatischen 3D-Feldlösern aus dem Board-Layout extrahiert. Zweitens wird die entsprechende äquivalente Schaltung aufgebaut. Drittens wird die extrahierte äquivalente Schaltung mit der Funktionschaltung des Filters kombiniert.
