Laborausstattung für die EMV Abhilfe

EMV-Test nicht bestanden und dann bis zum nächsten Mal. Nicht bei uns! Hier bekommen Sie auf Wunsch die Unterstützung für Ihre EMV-Lösung:

• Wir sind EMV-Partner mit Erfahrung und führen Abhilfemaßnahmen seit 14 Jahren durch
• Wir führen entwicklungsbegleitende Störaussendungs- und Störfestigkeitsprüfungen durch
• Wir beraten Sie zu Ihrem Prüflingsprojekt
• Wir Dokumentieren ausführliche und leicht verständliche die EMV Lösungen, zur Erleichterung der Kommunikation im Projektteam bzgl. Der Umsetzung
• Wir führen Messungen von großen Geräten beim Ihnen vor Ort durch
• Alle unsere Mess-Geräte sind kalibriert und auf dem neuesten Stand

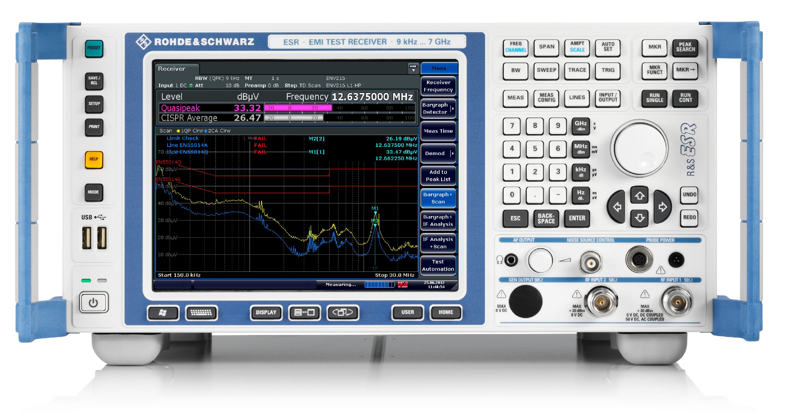

MESSEMPFÄNGER ROHDE & SCHWARZ ESR 7

• Frequenzbereich: 9 KHz – 7 GHz
• Durchführung von FFT (Fast Fourier Transform) basierten Zeitbereichscans
• Im FFT Scanmodus misst der Empfänger bis zu 6000 mal schneller als mit der klassischen schrittweisen Frequenzabstimmung. Damit zählt er zu den schnellsten EMV Messempfängern auf dem Markt.
• Frequenzscans im gestrahlten Frequenzbereich können in wenigen Sekunden pro Prüflingsposition durchgeführt werden.
• Besonders vorteilhaft ist die Anwendung des Zeitbereichs-Scans für die bewertende Messung von leitungsgeführten Störgrößen, beispielsweise der Störspannungsmessung.



ROHDE & SCHWARZ Vector Network Analyzer  9 KHz .... 8 GHz

• Frequenzbereiche 9KHz  8 GHz.
• Eingebaute DC-Vorspannungsquelle.
• Funktionen zur Impedanzanalyse.
• Messungen der Leistungsintegrität.
• 3 Optionssätze mit Aufrüstungsmöglichkeiten verfügbar:
• Preiswertes Transmissions-/Reflexions-Prüfgerät.
• S-Parameter-Prüfgerät.
• NF-HF-Netzwerk-Analysator mit DC-Vorspannungsquelle/S-Parameter-Prüfgerät und Gain-Phase-Anschlüssen.
• 26,4 cm großes, hochauflösendes Multi-Touch-Screen-LCD.
• LAN/Ethernet-, USB- und GPIB/IEEE488-Schnittstellen.



AUSSTATTUNG UND ABMESSUNGEN

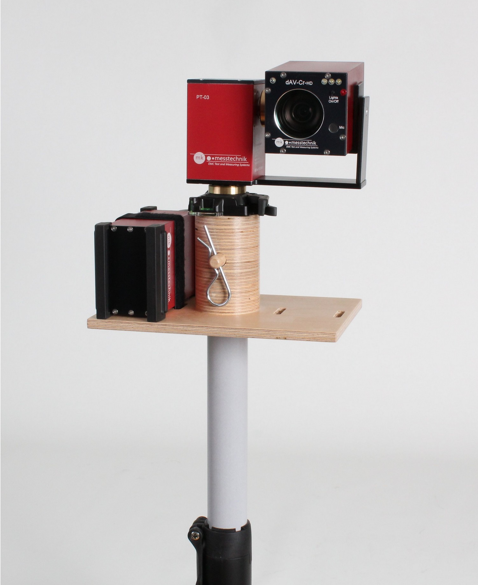

• Ferngesteuertes Kamerasystem zur optischen und akustischen Prüflingsbeobachtung: Mit der neuen Software der Firma MK Messtechnik können wir die Videosignale automatisch überwachen, wodurch keine Fehler bei der optischen Überwachung auftreten können. Auf Wunsch erhalten Kunden das Video/Bild
• Automatisch gesteuerter Prüflingsdrehtisch
• Automatische Polarisationsumschaltung der Antennen
• Prüfung von elektropneumatischen Prüflingen
• Kupfergranulatschütte zur Entkopplung geschirmter Leitungen
• Gefilterte Analogsignale und galvanisch getrennte Frequenz
• EMC-Controller, Signalgenerator, Verstärker, Umschaltmatrix und Richtkoppler
• Max. Maße des Prüflings: 1.500 mm x 2.000 mm (B x H), Gewicht bis 500 kg

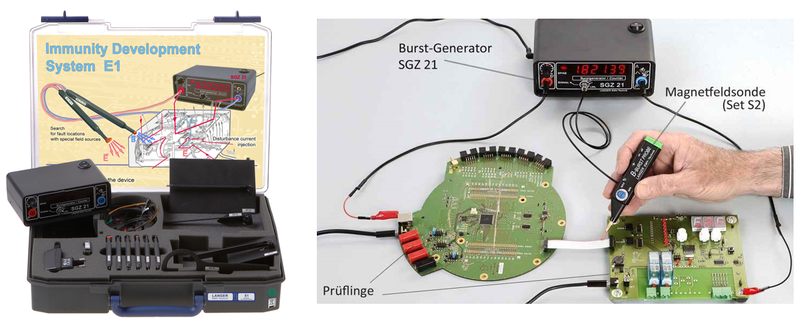

Entwicklungssystem Störfestigkeit

Das E1 ist ein System von EMV-Werkzeugen zur entwicklungsbegleitenden Entstörung von Baugruppen und Geräten. Es dient dem exakten und schnellen Auffinden von Ursachen (Schwachstellen) für Burst- als auch ESD-Störungen. Der Entwickler hat mit dem E1 die Möglichkeit, EMV-Maßnahmen genau zur Schwachstelle passend auszuwählen und zu dimensionieren. EMV-Maßnahmen können mit dem E1 in ihrer Wirkung geprüft werden. Der Prüfaufbau mit dem E1 ist klein und passt auf den Arbeitsplatz des Elektronikentwicklers.

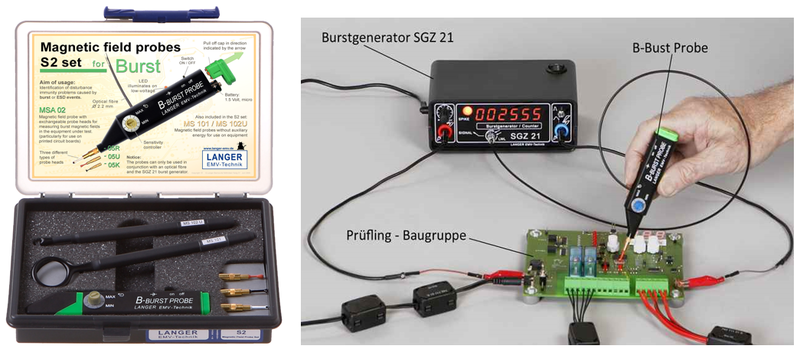

Magnetfeldsonden für E1

Die im Set S2 enhaltenen aktiven und passiven Magnetfeldsonden messen rückwirkungsfrei schnelle transiente Pulsmagnetfelder in elektronischen Geräten und Baugruppen unter Störeinfluss. So können Burst- oder ESD-Vorgänge analysiert werden, welche Probleme im Prüfling auslösen. Die Magnetfeldsonden übertragen die gemessenen Signale über die LWL-Verbindung zum optischen Empfänger des SGZ 21. Das Set S2 kann nur mit dem im Set E1 enthaltenen Burstgenerator SGZ 21 betrieben werden.

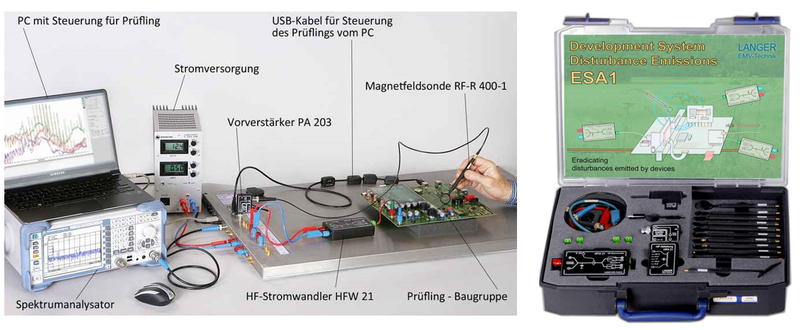

Entwicklungssystem Störaussendung

Das ESA1 ist ein System von EMV-Werkzeugen für relative Messungen der Störaussendung von Baugruppen und Geräten. Die zugehörige Software CS-ESA ermöglicht dem Entwickler das zügige und nachvollziehbare Entstören des Prüflings. Die mit dem ESA1 durchgeführten entwicklungsbegleitenden Messungen der Störaussendung sind proportional den Ergebnissen der Fernfeldmessung oder der Messung mit Netznachbildungen. Mit den Werkzeugen des ESA1 werden Störquellen lokalisiert und Wirkungswege der Störaussendung aufgedeckt. Damit können passende EMV-Maßnahmen abgeleitet und dimensioniert werden. Die mit dem ESA1 erreichten Verbesserungen wirken sich proportional auf das Ergebnis der Fernfeldmessung aus. Das ESA1 ist für den Arbeitsplatz des Entwicklers konzipiert.

Netznachbildung

Die Netznachbildung NNB 21 dient der Messung der leitungsgebundenen Störaussendung eines Prüflings in Anlehnung an die Norm CISPR 25/ISO 7637.
Sie misst die HF-Störungen, die in das KFZ-Bordnetz einkoppeln. Es können entwicklungsbegleitend Messungen im Frequenzbereich von 100 kHz bis 1 GHz durchgeführt werden.

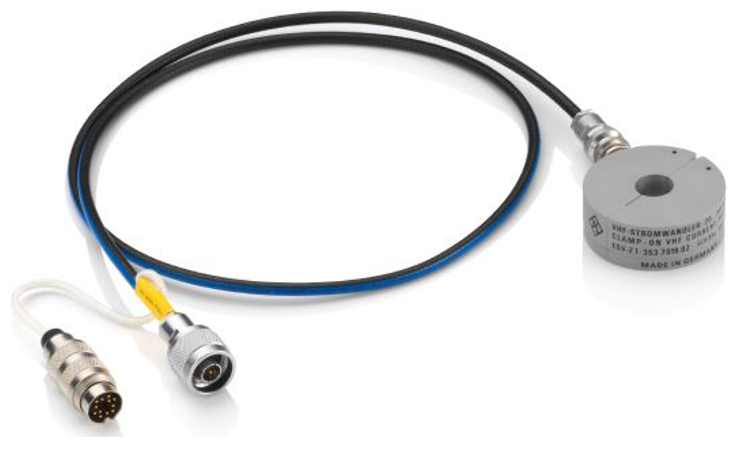

VHF-Stromzange

HF-Ströme an Versorgungs- und Steuerleitungen von Geräten und Systemen können mithilfe der ESV-Z1 VHF-Stromzange durch Anklemmen an den Leitern gemessen werden. Die Stromzange verhält sich wie ein Transformator, der stromführende Leiter ist seine Primärwicklung. Die zum Primärstrom proportionale Spannung wird am HF-Ausgang der Stromzange gemessen. Sie kann die Wirkung von Kabelschirmungen messen. Die Zange ist gegenüber elektrostatischen Einwirkungen geschützt.

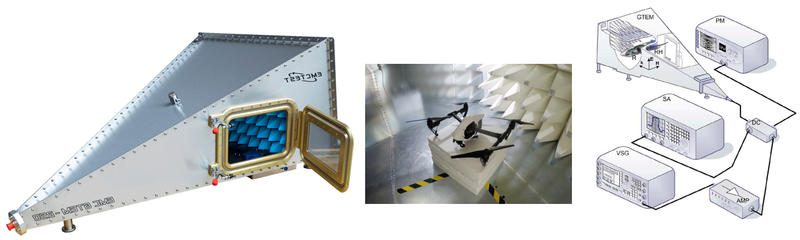

Teseq GTEM 250-SAE GTEM-Zelle für Emissionen und Immunitätstests
